绝缘电阻测试仪的结构及组成及选用

绝缘电阻测试仪的结构及组成及选用

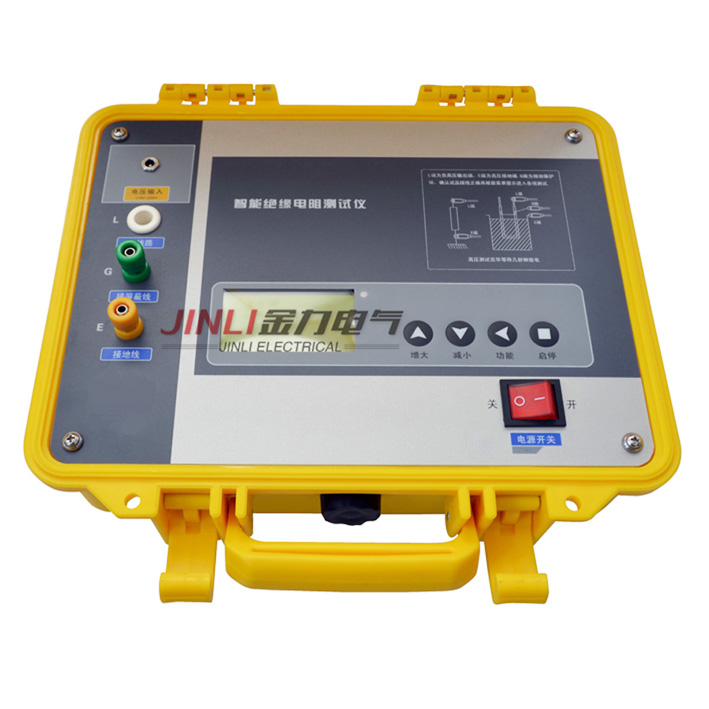

1，绝缘电阻测试仪主要由三部分组成。
第1是直流高压发生器，用以产生一直流高压。
第二是测量回路。
第三是显示。
(1)直流高压发生器
直流高压的产生一般有三种方法。第1种手摇发电机式。 目前我国生产的兆欧表约80%是采用这种方法（摇表名称来源）。第二种是通过市电变压器升压，整流得到直流高压。一般市电式兆欧表采用的方法。第三种是利用晶体管振荡式或脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。
测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻 表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V…
(2)测量回路
绝缘电阻数字化测量技术也得到了发展，其中压比计电路就是其中一个较好测量电路，压比计电路是由电压桥路和测量桥路组成。这两个桥路输出的信号分别通过A/D转换再通过单片转换成数字值显示。
在前面讲的摇表（兆欧表）中测量回路和显示部分的合二 为一的。它是有一个流比计表头来完成的，这个表头中有两个夹角为60°（左右）的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。 表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。另一个方法是用线性电流表作为测量和显示。前面用到的流比计表头中由于线圈中的磁场是非均匀的，当指针在无穷大处，电流线圈正好在磁通密度zui强的地方，所以尽管 被测电阻很大，流过电流线圈电流很少，此时线圈的偏转角度会较大。当被测电阻较小或为0时，流过电流线圈的电流较大，线圈已偏转到磁通密度较小的地方，由 此引起的偏转角度也不会很大。这样就达到了非线性的矫正。一般兆欧表表头的阻值显示需要跨几个数量级。但当用线性电流表头直接串入测量回路中就不行了，在高阻值时的刻度全部挤在一起，无法分辨，为了也要达到非线性矫正就必须在测量回路中加入非线性元件。从而达到在小电阻值时产生分流作用。在高电阻时不产生 分流，从而使阻值显示达到几个数量级。随着电子技术及计算机技术的发展，数显表逐步取代指针式仪表。
2、绝缘电阻表的选用
选用绝缘电阻表主要是测量电压值，另一个是需要测量的范围，是否能满足需要。如测量很频繁zui好选带有报警设定功能.
