CT伏安特性变比极性综合测试仪应用软件安装与运用

来源:扬州金力电气   添加时间:2023-06-01 14:17:03   浏览次数:429

CT伏安特性变比极性综合测试仪应用软件安装与运用

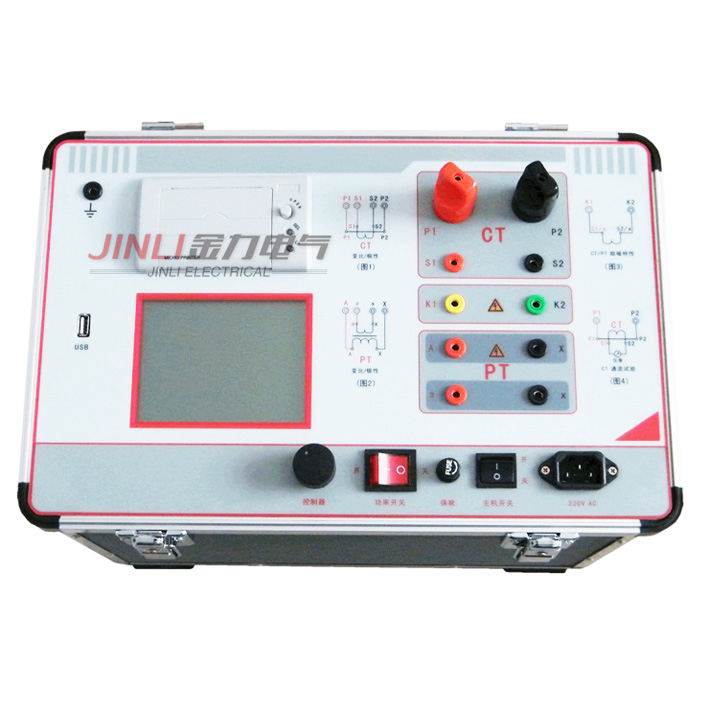

JL4001伏安特性变比极性综合测试仪是一款全自动化电流互感器特性测试仪器,仪器可以完成的试验包括: CT伏安特性试验、CT极性试验、CT变比极性试验。仪器能自动计算CT的任意点误差曲线,CT变比比差等结果参数。
应用软件使用说明    JL4001互感器伏安特性测试仪-扬州金力电气
1 应用软件安装
双击光盘中的Setup.exe文件按提示操作,即可完成软件的安装。
注意:如果安装该软件的机器没有.NET Framework 2.0,安装软件会自动检测并在安装软件启动时启动.NET Framework 2.0的安装,安装.NET Framework 2.0时一直选择下一步即可。
2 应用软件使用说明
2.1  CT伏安特性试验参数说明
电流采样分段点:设置一个分段点,此点前后分别以两种不同电流步长进行试验。范围(0 - 20)A。
分段点前采样步长:分段点前的步进电流步长,范围(0.001 - 2.00)A。
分段点后采样步长:分段点后的步进电流步长,范围(0.001 - 2.00)A。
二次zui大电压限制:电流互感器二次侧的所能承受的zui大电压,范围(0 - 2000)V。
二次zui大电流限制:电流互感器二次侧的所能承受的zui大电流,范围(0 - 20)A。
试验方式有“单机试验” ,“外接升压器” ,“外接调压器” 。单机试验和外接调压器试验时,zui大输出电压范围(0 - 1000)V,zui大输出电流范围(0.02 - 20)A。
外接升压器时,zui大输出电压范围(0 - 2000)V,zui大输出电流范围(0.02 –1.5)A。
2.2  试验方法
试验原理以及接线方式与单机相同。接线完毕后,点击“试验开始”,即开始试验。此时装置自动根据电压、电流和步长值逐步增加电压和电流进行测试,每测出一个点将自动在曲线图上标示出来,并在数据显示框中显示电压电流数值。试验过程中可以随时点击“试验停止”来终止试验。
2.3  数据上传
点击“单机数据上传”,可以将在下位机保存的测试数据上传到PC机上保存。上传上来后显示的是zui后一组数据以及曲线图。如果没有联接下位机或者下位机没有数据则自动结束无任何显示。点击“打开数据”,可以打开已经保存在PC机内的数据以及图形。
2.4  误差曲线
由已经打开的数据可得出误差曲线。CT的额定电流可以为1A和5A,CT二次侧阻抗Z2的设置范围为0到20欧,可选择5%或10%误差曲线。参数设置好后点击“计算误差曲线”,即显示出误差曲线以及计算得出的数据。
2.5  变比极性试验参数说明
zui大检测电流:在变比极性测试时,电流互感器一次侧需施加的电流,范围为0 - 600A。
二次侧额定电流:电流互感器二次侧的额定电流,1A或5A。
比值检测点一:零到设定的zui大检测电流之间的电流值。
比值检测点二:零到设定的zui大检测电流之间的电流值。应比比值检测点一的电流值大。
比值检测点三:零到设定的zui大检测电流之间的电流值。应比比值检测点二的电流值大。
比值检测点四:零到设定的zui大检测电流之间的电流值。应比比值检测点三的电流值大。
比值检测点五:零到设定的zui大检测电流之间的电流值。应比比值检测点四的电流值大。
变比:变比极性试验根据一次侧和二次侧所测的实际电流计算出的实际变比。
极性:变比极性试验所测的实际极性。
“测试二次侧回路时输出保持一定时间” 用于将一次侧输出电流保持一段时间。该时间的长度与电流值有关,电流越大,时间越短。


扬州金力电气专业生产的“互感器伏安特性测试仪”规格齐全,“互感器伏安特性测试仪”有良好的售后服务和优质的解决方案,欢迎您来电咨询“互感器伏安特性测试仪”详细信息!
