前面我们说过直流系统接地的产生和危害，我们从直流接地危害中，可以看出无论是正极接地还是负极接地，只要有一个接地，即对地构成了新的接地回路就要求迅速排除，否则一旦出现二点或多点接地就会发生故障，乃至发生事故。从目前现场实际中的情况和经验所得，大致有以下几种方法。直流系统接地故障测试仪
1.拉路法
直流接地回路一旦从直流系统中脱离运行，直流母线的正负极对地电压就会出现平衡。所以人们通常从直流接地回路瞬间停电，确定直流接地点是否发生在该回路，这就是所谓的“拉路法”。直流系统是个不间断电源，基于它的特殊性，人们不能随意停电。近年来随计算机的大量使用，微机保护同样也不允许人们随意断开直流电源。现场排除故障中，经常发生非正常的闭环回路，采用双电源供电回路，以及变电站在现场施工、扩建、修试过程中遗留了直流负载的信号回路、控制回路和保护回路之间没有区分等等，使直流接地故障查找难度更加困难。“拉路法”往往造成了控制回路或保护回路跳闸等事故。
2.自动接地巡检仪查找回路
目前市场上出现了众多厂家的直流接地选线装置。一般以“信号注入法”、“霍尔传感器监测法”、“磁饱和监测法”三种原理设计生产的，大致情况是在直流的各分支回路上安装一个穿心式的电流互感器，各互感器感应到的信号经过直流接地选线装置分析判断，确定直流接地的分支回路，其安装在支路回路上的传感器编号和接地检测仪显示部分回路对应编号。其优点是能在线监测实时监测各分支回路的接地状态，查巡接地回路时，如“全自动的逐路测试法”，如果仪器测量是准确性很高的话，是一种不可能缺少的自动化设备。但由于其测量精度不高、误报率较多、抗干扰能力差，各现场情况不一致等问题，在使用上出现了一些问题。直流系统接地故障测试仪
3.便携式仪器查找定位方法

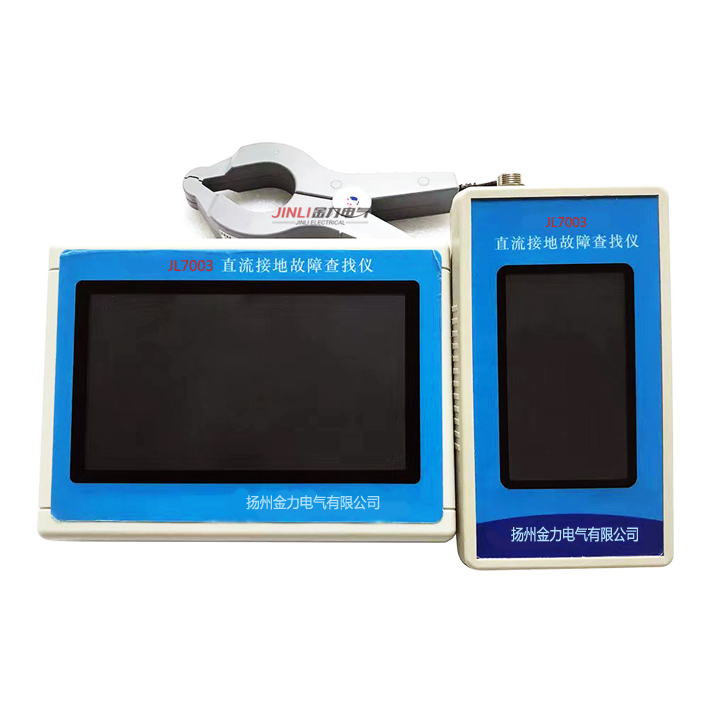

使用便携式的直流接地故障查找仪，查找直流接地不失为一种好方法，作为拉回路法的辅助测试仪，对接地故障的排除在时间上和AQ上都是好帮手。其特点如人为拉路法，不需断开直流回路电源，移动式的采集互感器在各分布回路上测量。如果出现接地回路就报警。直流系统接地故障测试仪
4.人工故障排除方法
变电站的直流接地虽然是复杂的，无论是常规保护还是微机保护，其故障的排除法是一致的。采用拉路寻找分段处理的方法，以先信号和照明部分，后操作部分;先室外部分后室内的原则。根据现场的故障排除经验如下：
1. 首先确定是正极接地还是负极接地，测量正负极对地电压，有效区分是正极接地还是负极接地。
2. 两段母线之间的区分，使查找的接地不会大范围扩大，确定发生直流接地在哪一段。直流系统接地故障测试仪
3. 如果有直流接地选线的装置，不能准确确定，有误报的现象，请退出运行中的直流接地检测仪。
4. 如果站内二次回路有在施工的或有检修试验的应立即停止，拉开其工作电源，看信号是否消除。
5. 采用分段分部位拉路法，操作电源一定要由蓄电池供电，先停下重要的回路，如信号回路和照明回路等。
