简单介绍什么是:“伏安特性” 互感器伏安特性综合测试仪

来源:扬州金力电气   添加时间:2023-07-06 08:40:47   浏览次数:654

简单介绍什么是:“伏安特性”
伏安特性中的“伏”就是电压,“安”就是电流,从字面解释,伏安特性就是电流互感器二次绕组的电压与电流之间的关系。如果从小到大调整电压,将所加电压对应的每一个电流画在一个座标系中(电压为纵座标,电流为横座标),所组成的曲线就称为伏安特性曲线。互感器伏安特性综合测试仪
由于电流互感器铁心具有逐渐饱和的特性,在短路电流下,电流互感器的铁心趋于饱和,励磁电流急剧上升,励磁电流在一次电流中所占的比例大为增加,使比差逐渐移向负值并迅速增大。由于继电器的动作电流一般比额定电流大好几倍,所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。
CT伏安特性是指电流互感器一次侧开路,二次侧励磁电流与所加电压的关系曲线,实际上就是铁芯的磁化曲线,因此也叫励磁特性。试验的主要目的是检查互感器的铁芯质量,通过鉴别磁化曲线的饱和程度,计算10%误差曲线,并用以判断互感器的二次绕组有无匝间短路。互感器特性综合测试仪

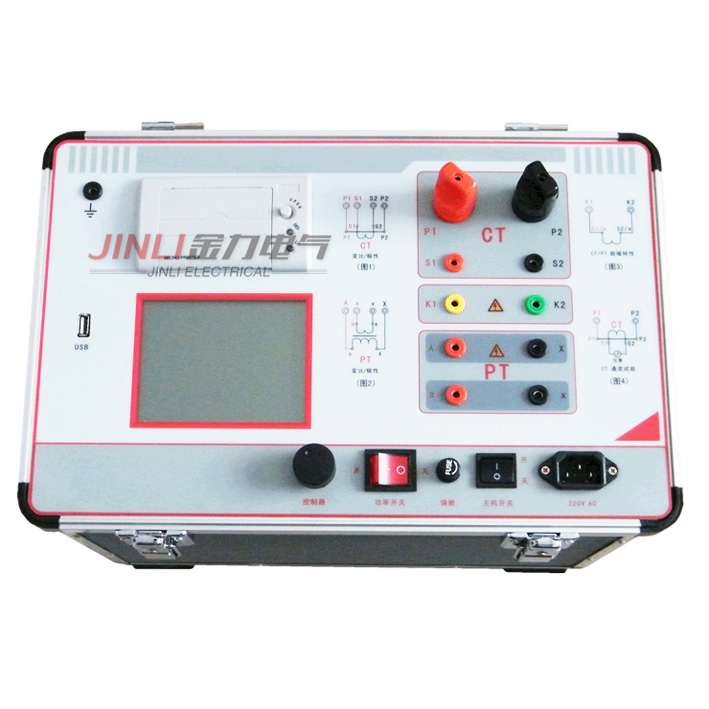

JL4002互感器伏安特性测试仪是一款全自动化电流互感器特性测试仪器,仪器可以完成的试验包括: CT伏安特性试验、CT极性试验、CT变比极性试验。仪器能自动计算CT的任意点误差曲线,CT变比比差等结果参数。
互感器特性综合测试仪----互感器特性综合测试仪---互感器特性综合测试仪
