钳形地阻表测量原理及注意事项

钳形地阻表测量原理及注意事项
钳形地阻表适用于各种形状的接地引线，非接触式接地电阻快速、AQ，具有双重保护绝缘，抗干扰性强，自带测试自检功能，测量精确度高。
一、钳形地阻表测量原理

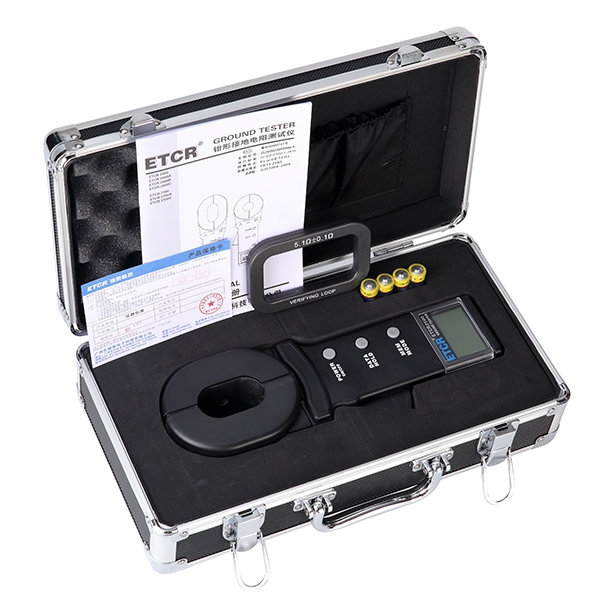

钳形地阻表是一种新颖的测量工具,它方便、快捷,外形酷似钳形电流表,测试时不需辅助测试桩,只需往被测地线上一夹,几秒钟即可获得测量结果,极大地方便了地阻测量工作。钳形地阻表还有一个很大的优点是可以对在用设备的地阻进行在线测量,而不需切断设备电源或断开地线。
事实上,钳形地阻表通过其前端卡环这一特殊的电磁变换器送入线缆的是1.7kHz的交流恒定电压,在电流检测电路中,经过滤波、放大、A／D转换,只有1.7kHz的电压所产生的电流被检测出来。正因这样,钳形地阻表才排除了商用交流电和设备本身产生的高频噪声所带来的地线上的微小电流,以获得准确的测量结果,也正因为如此,钳形地阻表才具有了在线测量这一优势。实际上,该表测出的是整个回路的阻抗,而不是电阻,不过在通常情况下他们相差极小。
钳形地阻表可即刻将结果显示在LCD显示屏上,当卡口没有卡好时,它可在LCD上显示“open jaw”或类似符号。由于钳形地阻表的特殊结构,热继电器校验仪使它可以很方便地作为电流表使用,很多这类仪表同时具有钳形电流表的功能。另一方面,虽然钳形地阻表测试时使用一定频率的信号以排除干扰,但在被测线缆上有很大电流存在的情况下,测量也会受到干扰,导致结果不准确。所以,按照要求,在使用时应先测线缆上的电流,只有在电流不是非常大时才可进一步测量地阻。有些仪表在测量地阻时自动进行噪声干扰检测,当干扰太大以致测量不能进行时会给出提示。
二、钳形地阻表测量注意事项
钳形地阻表和手摇式地阻表的测量原理完全不同。手摇式地阻表在使用时,应将接地桩与设备断开,以避免设备自身接地体影响测量的准确性,手摇式地阻表可获得较高的精度,而不管是单点接地和多点接地系统；热继电器校验仪对于钳形地阻表,其理想的应用是用在分布式多点接地系统中,此时应对接地系统的所用接地桩依次进行测量,并记录下测量结果,然后进行对比,对测量结果明显大于其它各点的接地桩,要着重检查,必要时将该地桩与设备断开后用手摇式地阻表进行复测,以暴露出不良的接地桩。
