JL3011变压器有载分接开关参数测试仪产品介绍

来源:扬州金力电气   添加时间:2022-12-22 09:31:52   浏览次数:654

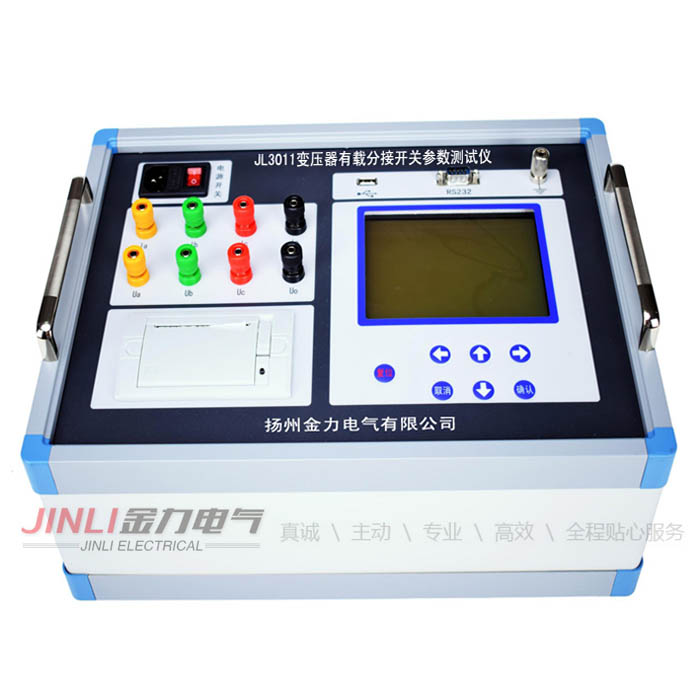

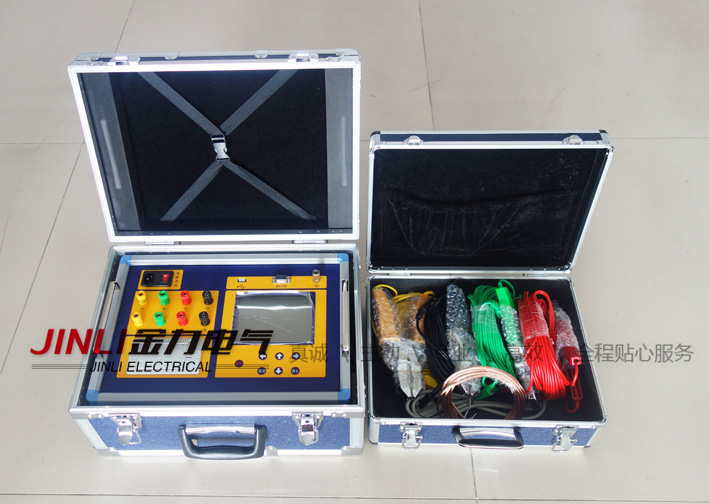

JL3011变压器有载分接开关参数测试仪产品介绍

一、概述

有载分接开关是与变压器回路连接的运动部件,因此有载分接开关的检测,越来越引起重视。在《电力设备交接和预防性试验规程》中,要求检查有载分接开关的动作顺序,测量切换时间等。为此,我公司成功的研制了变压器有载分接开关参数测试仪器,该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

JL3011变压器有载分接开关参数测试仪智能化程度高,全部中文菜单提示,操作简单。仪器体积小、重量轻、抗干扰能力强,大大减轻了现场工作人员的劳动强度,是发、供电单位,变压器制造行业保障AQ生产,提高产品质量的理想仪器。

二、AQ措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。

4、仪器应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、在测试过程中,禁止移动测试夹和供电线路。

三、性能特点

1、仪器输出电流大,重量轻。

2、仪器输出开路电压28V,在1A档的电流下可以测试10Ω的过渡电阻,并设有0.5A、0.3A档,方便测试更大的过渡电阻。

3、具有完善的保护电路,可靠性强。

4、立式机箱结构,5.7寸的大液晶显示,便于现场操作。

5、具有U盘存储功能,可以存储更多数据波形。

四、技术指标

1、输出电流:1.0A、0.5A、0.3A、三档可选。

2、电阻量程:1.0A档 0.1~10Ω;0.5A档 5~20Ω;0.3A档 10~40Ω。

3、电阻测量精度:±(读数×5%+5个字),分辨率:0.01Ω。

4、过渡时间测量范围:1~250mS。

5、过渡时间测量精度:±1mS,分辨率:0.1mS。

6、采样频率:10K。

7、存储方式: U盘存储、本机存储。

8、工作温度:-20℃~+50℃。

9、环境湿度:≤90%RH,无结露。

10、工作电源:AC220V±10%,50Hz±10%。

五、系统介绍

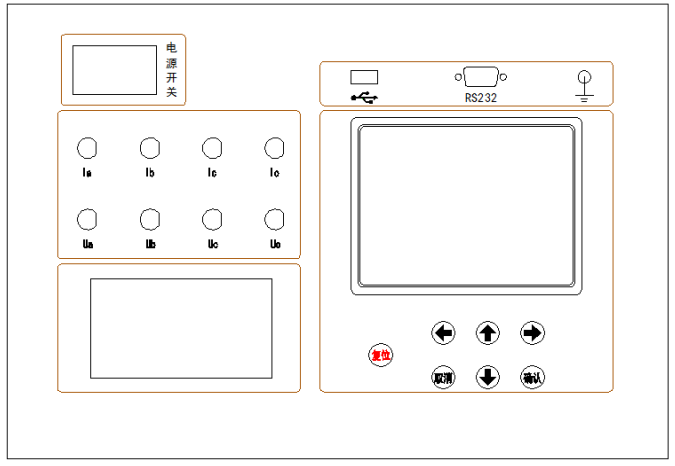

仪器面板见图1。


图1

1、电源开关:整机电源输入口,带有交流插座,保险仓和开关。

2、U盘接口:外接U盘用。

3、232串口:串口通讯和装置升级用。

4、接地柱:为整机外壳接地用。

5、电流输出端子:Ia、Ib、Ic、Io分别对应变压器的A、B、C、N。

6、电压输入端子:Ua、Ub、Uc、Uo分别对应变压器的A、B、C、N。

7、显示器:320×240点阵液晶显示器。

8、打印机:热敏打印机,打印测试结果。

9、按键:操作装置用。“复位”键:使装置整机复位,恢复到上电状态;“↑↓”键:移动光标或修改数据(在波形分析菜单中为选择标尺);“←→”键:选择移动(在波形分析菜单中为标尺移动);“确认”键:确认当前操作;“取消”键:放弃当前操作。

六、测试与操作方法

操作时需注意事项:

使用前,仪器的接地端子必须接好地线。

测试过程中,不允许拆除测试线。

带绕组测试时,变压器的非测试端应三相短路接地。

如果选择将数据存储至U盘或查询U盘中的存储数据,请将U盘插入“U盘接口”,并在向U盘存储或查询数据过程中不允许拔掉U盘。
