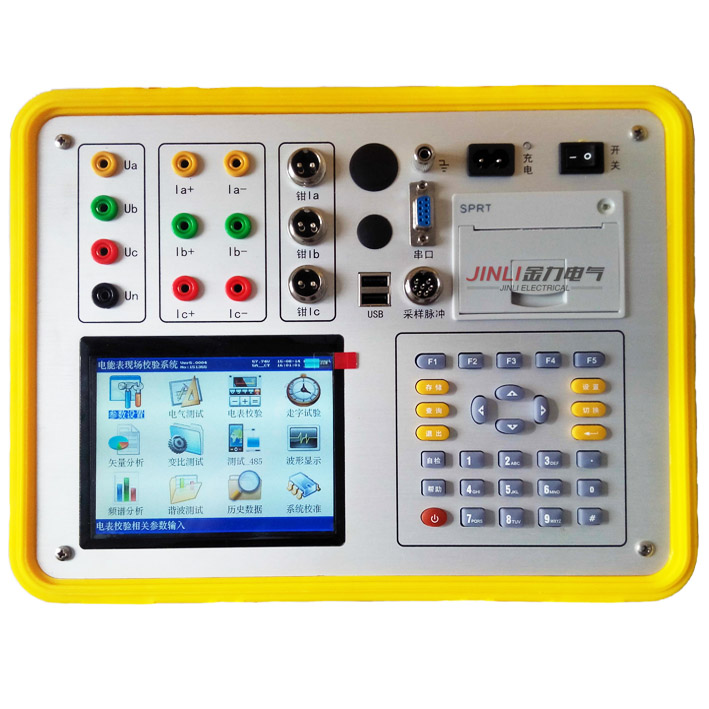

JL1208三相电能表现场校验仪（选配型）出厂检测报告 三相电能表现场校验仪-扬州金力电气

第1部分：CT参数测试结果

一、电压测试结果

电压档位	标准值	实测值	标准值	实测值	标准值	实测值
电压档位	A相	A相	B相	B相	C相	C相
400V	380.13	380.15	379.98	379.96	380.10	380.06
200V	219.87	219.90	220.08	220.05	220.10	220.08
100V	100.05	100.07	99.98	99.96	100.11	100.10
57.73V	57.70	57.73	57.69	57.67	57.75	57.76

二、 CT电流测试结果

电流档位	标准值	实测值	标准值	实测值	标准值	实测值
电流档位	A相	A相	B相	B相	C相	C相
5A	5.0088	5.0090	5.0078	5.0081	5.0090	5.0091
2.5A	2.5001	2.5003	2.5001	2.5002	2.5003	2.5004
1.0A	1.0001	1.0002	0.9999	0.9998	1.0000	1.0001
0.5A	0.5001	0.5002	0.4999	0.4999	0.5001	0.5002
0.1A	0.1000	0.1001	0.1002	0.1001	0.0999	0.0998

三、 CT功率测试结果

1、400V/5A功率测试结果

激励量		A相		B相		C相
400V/5A		标准值	实测值	标准值	实测值	标准值	实测值
力率点	1.0	1990.87	1990.85	1993.17	1993.20	1920.95	1992.98
	0.5L	997.56	997.54	998.71	999.74	999.47	999.51
	0.5C	993.31	993.29	994.49	993.48	993.48	993.52

2、220V/5A功率测试结果

激励量		A相		B相		C相
220V/5A		标准值	实测值	标准值	实测值	标准值	实测值
力率点	1.0	1100.23	1100.25	1101.43	1101.40	1100.51	1100.53
	0.5L	553.87	553.89	555.71	555.68	549.37	549.39
	0.5C	546.36	546.38	545.72	545.69	551.14	551.16

3、100V/5A功率测试结果

激励量		A相		B相		C相
100V/5A		标准值	实测值	标准值	实测值	标准值	实测值
力率点	1.0	500.13	500.15	500.25	500.27	500.10	500.12
	0.5L	251.88	251.90	249.87	249.89	252.96	252.98
	0.5C	248.25	248.27	250.38	250.40	247.14	247.16

4、57V/5A功率测试结果

激励量		A相		B相		C相
57V/5A		标准值	实测值	标准值	实测值	标准值	实测值
力率点	1.0	303.15	303.18	301.98	301.97	302.87	302.89
	0.5L	152.87	152.90	151.85	151.84	153.64	153.66
	0.5C	150.28	150.31	150.13	150.12	149.23	149.25

四、CT电能指标测试结果（CT常数10000）

1、电压档位：400V档 A相

激励量 400V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	+0.0227	+0.0113	+0.0148	+0.0112	+0.0212
	0.5L	-0.0351	-0.0248	+0.0338	X	X
	0.5C	-0.0440	+0.0362	+0.0440	X	X

2、电压档位：400V档 B相

激励量 400V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	-0.0218	+0.0111	+0.0256	+0.0248	+0.0248
	0.5L	-0.0325	+0.0413	+0.0350	X	X
	0.5C	+0.0314	+0.0347	-0.0448	X	X

3、电压档位：400V档 C相

激励量 400V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	+0.0315	-0.0113	-0.0138	-0.0290	-0.0290
	0.5L	+0.0363	-0.0248	-0.0225	X	X
	0.5C	+0.0415	+0.0331	+0.0312	X	X

4、电压档位：400V档三相三线合元

激励量 400V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	-0.0213	+0.0226	+0.0344	+0.0212	+0.0212
	0.5L	+0.0334	-0.0341	+0.0319	X	X
	0.5C	+0.0348	+0.0362	+0.0315	X	X

5、电压档位：220V档 A相

激励量 220V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	-0.0118	+0.0216	-0.0251	-0.0287	-0.0287
	0.5L	-0.0208	+0.0313	-0.0378	X	X
	0.5C	-0.0248	-0.0366	-0.0300	X	X

6、电压档位：220V档 B相

激励量 220V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	+0.0112	+0.0126	-0.0161	-0.0196	-0.0196
	0.5L	-0.0285	+0.0211	-0.0255	X	X
	0.5C	+0.0344	-0.0388	+0.0378	X	X

7、电压档位：220V档 C相

激励量 220V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	+0.0222	-0.0236	-0.0256	-0.0278	-0.0278
	0.5L	+0.0344	-0.0248	-0.0278	X	X
	0.5C	-0.0456	+0.0351	+0.0361	X	X

8、电压档位：220V档三相四线合元

激励量 220V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	+0.0212	-0.0212	-0.0261	-0.0283	-0.0283
	0.5L	-0.0385	-0.0308	-0.0358	X	X
	0.5C	+0.0444	-0.0306	-0.0383	X	X

9、电压档位：100V档 A相

激励量 100V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	+0.0206	+0.0241	+0.0211	-0.0211	-0.0211
	0.5L	+0.0327	+0.0318	-0.0305	X	X
	0.5C	-0.0441	-0.0446	-0.0488	X	X

10、电压档位：100V档 B相

激励量 100V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	+0.0218	-0.0209	-0.0227	+0.0211	+0.0211
	0.5L	+0.0318	+0.0309	+0.0383	X	X
	0.5C	+0.0409	-0.0409	-0.0322	X	X

11、电压档位：100V档 C相

激励量 100V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	-0.0237	-0.0218	-0.0266	-0.0266	-0.0266
	0.5L	+0.0318	+0.0374	+0.0383	X	X
	0.5C	+0.0364	+0.0411	+0.0383	X	X

12、电压档位：100V档三相三线合元

激励量 100V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	-0.0209	-0.0218	-0.0259	-0.0222	-0.0222
	0.5L	-0.0364	-0.0364	-0.0333	X	X
	0.5C	+0.0355	+0.0383	+0.0377	X	X

13、电压档位：57V档 A相

激励量 57V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	-0.0219	+0.0208	+0.0213	+0.0246	+0.0246
	0.5L	-0.0363	-0.0368	-0.0379	X	X
	0.5C	+0.0340	+0.0337	+0.0340	X	X

14、电压档位：57V档 B相

激励量 57V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	-0.0213	-0.0220	-0.0233	-0.0248	-0.0248
	0.5L	-0.0306	+0.0327	+0.0380	X	X
	0.5C	-0.0326	-0.0347	-0.0353	X	X

15、电压档位：57V档 C相

激励量 57V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	-0.0233	-0.0256	-0.0266	-0.0259	-0.0259
	0.5L	+0.0313	+0.0347	+0.0326	X	X
	0.5C	+0.0413	+0.0367	+0.0440	X	X

16、电压档位：57V档三相四线合元

激励量 57V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	-0.0206	-0.0229	-0.0236	-0.0273	-0.0273
	0.5L	-0.0323	-0.0359	-0.0366	X	X
	0.5C	-0.0329	-0.0393	-0.0349	X	X

第二部分：钳形互感器参数测试结果

一、5A、25A钳形互感器参数测试结果

1、5A钳形互感器电流测试结果

电流档位	5A钳形互感器
标准值	5A	2.5A	1A	0.5A	0.1A
A相实测值	5.0008	2.5001	0.9999	0.4998	0.0999
B相实测值	5.0007	2.5003	0.9998	0.4999	0.0998
C相实测值	5.0009	2.5002	1.0000	0.4999	0.0999

2、25A钳形互感器电流测试结果

电流档位	25A钳形互感器
标准值	25A	10A	5A	2.5A	0.5A
A相实测值	25.010	10.007	4.999	2.5001	0.4999
B相实测值	25.008	10.008	4.998	2.5002		0.4998
C相实测值	25.009	10.006	4.999	2.5003		0.4999

二、5A25A钳形互感器功率参数测试结果

1、5A钳形互感器功率测试结果

激励量		A相		B相		C相
5A /100V		标准值	实测值	标准值	实测值	标准值	实测值
力率点	1.0	500.23	500.25	500.38	500.40	500.10	500.15
	0.5L	252.86	252.88	249.98	250.01	251.78	251.82
	0.5C	247.35	247.37	250.40	250.42	248.32	248.35

1、25A钳形互感器功率测试结果

激励量		A相		B相		C相
25A/100V		标准值	实测值	标准值	实测值	标准值	实测值
力率点	1.0	2500.47	2500.50	2499.97	2499.89	2500.67	2500.70
	0.5L	1253.67	1253.70	1248.67	1248.60	1251.88	1251.91
	0.5C	1246.80	1246.83	1251.30	1251.25	1248.79	1248.82

三、5A25A钳形互感器电能测试结果

1、5A钳形互感器电能测试结果 A相

激励量 5A/100V		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	+0.0263	-0.0267	-0.0588	+0.0622	+0.0622
	0.5L	-0.0194	+0.0183	+0.0389	X	X
	0.5C	+0.0138	+0.0040	+0.0622	X	X

2、5A钳形互感器电能测试结果 B相

激励量 5A/100V		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	+0.0194	-0.0183	-0.0322	+0.0177	+0.0177
	0.5L	+0.0263	-0.0220	-0.0444	X	X
	0.5C	-0.0124	-0.0672	-0.1586	X	X

3、5A钳形互感器电能测试结果 C相

激励量 5A/100V		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	+0.0041	-0.0083	-0.0149	-0.0682	-0.0682
	0.5L	+0.0138	+0.0076	-0.0072	X	X
	0.5C	+0.0173	+0.0266	+0.0400	X	X

4、5A钳形互感器电能测试结果三相四线合元

激励量 5A/100V		5A	2.5A	1.0A	0.5A	0.1A
力率点	1	+0.0141	-0.0161	-0.0231	-0.0384	-0.0384
	0.5L	+0.0159	+0.0400	+0.0760	X	X
	0.5C	+0.0095	+0.0676	-0.1384	X	X

5、25A钳形互感器电能测试结果 A相

激励量 25A/100V		25A	12.5A	5A	2.5A	1A
力率点	1	+0.0133	+0.0140	+0.0122	+0.0160	+0.0160
	0.5L	+0.0311	+0.0484	+0.0583	X	X
	0.5C	-0.0044	-0.0300	-0.0632	X	X

6、25A钳形互感器电能测试结果 B相

激励量 25A/100V		25A	12.5A	5A	2.5A	1A
力率点	1	+0.0083	+0.0057	-0.1320	-0.1414	-0.1414
	0.5L	-0.0161	-0.0370	+0.0763	X	X
	0.5C	+0.0283	+0.0444	+0.1260	X	X

7、25A钳形互感器电能测试结果 C相

激励量 25A/100V		25A	12.5A	5A	2.5A	1A
力率点	1	+0.0083	+0.0074	-0.0074	-0.0083	-0.0083
	0.5L	-0.0300	-0.0222	+0.0044	X	X
	0.5C	+0.0125	+0.0333	+0.0125	X	X

8、25A钳形互感器电能测试结果三相四线合元

激励量 25A/100V		25A	12.5A	5A	2.5A	1A
力率点	1	+0.0180	+0.0080	-0.0571	-0.0606	-0.0606
	0.5L	-0.0325	-0.0222	+0.0308	X	X
	0.5C	+0.0360	+0.0409	-0.1523	X	X

四、100A、500A钳形互感器参数测试结果

1、100A钳形互感器电流测试结果

电流档位	100A钳形互感器
标准值	100A	50A	20A	10A	5A	1A
A相实测值	100.023	49.981	19.982	X	X	X
B相实测值	99.994	49.981	20.006	X	X	X
C相实测值	100.012	49.982	19.988	X	X	X

2、500A钳形互感器电流测试结果

电流档位	500A钳形互感器
标准值	500A	250A	100A	50A	10A	1A
A相实测值	499.901	249.901	99.8865	49.963	X	X
B相实测值	500.006	250.005	99.901	50.011	X	X
C相实测值	500.012	250.010	100.025	49.908	X	X

五、100A500A钳形互感器功率参数测试结果

1、100A钳形互感器功率测试结果

激励量		A相		B相		C相
100A/380V		标准值	实测值	标准值	实测值	标准值	实测值
力率点	1.0	37791.08	37794	38149.1	38149	39770.6	39771
	0.5L	18769.58	18763	19176.36	19175	19393.54	19382
	0.5C	19025.24	19023	18974.62	18956	20407.96	20427

1、500A钳形互感器功率测试结果

激励量		A相		B相		C相
500A/380V		标准值	实测值	标准值	实测值	标准值	实测值
力率点	1.0	94210.15	94206	95303.5	95292	99335.3	99.350
	0.5L	46829.1	46817	47908.65	47902	48484.8	48480
	0.5C	47546.35	47508	47375.85	47388	50869.8	50910

六、100A500A钳形互感器电能测试结果

1、100A钳形互感器电能测试结果 A相

激励量 100A/100V		100A	50A	20A	10A	1A
力率点	1	-0.0025	+0.0050	+0.0080	X	X
	0.5L	+0.0025	+0.0450	+0.0881	X	X
	0.5C	-0.0050	-0.0625	-0.1049	X	X

2、100A钳形互感器电能测试结果 B相

激励量 100A/100V		100A	50A	20A	10A	1A
力率点	1	-0.0025	+0.0013	+0.0050	X	X
	0.5L	+0.0500	+0.0812	+0.1633	X	X
	0.5C	-0.0650	-0.0920	-0.1505	X	X

3、100A钳形互感器电能测试结果 C相

激励量 100A/100V		100A	50A	20A	10A	1A
力率点	1	-0.0025	+0.0030	+0.0060	X	X
	0.5L	-0.0375	+0.0510	+0.0615	X	X
	0.5C	+0.0300	-0.0135	-0.0475	X	X

4、100A钳形互感器电能测试结果三相四线合元

激励量 100A/100V		100A	50A	20A	10A	1A
力率点	1	-0.0025	+0.0013	+0.0020	X	X
	0.5L	-0.0125	+0.0410	+0.1523	X	X
	0.5C	+0.0200	-0.0500	-0.0948	X	X

5、500A钳形互感器电能测试结果 A相

激励量 500A/100V		500A	250A	100A	50A	10A
力率点	1	-0.0062	-0.0065	-0.0075	X	X
	0.5L	+0.0231	+0.0318	+0.0538	X	X
	0.5C	-0.0350	-0.0451	-0.0612	X	X

6、500A钳形互感器电能测试结果 B相

激励量 500A/100V		500A	250A	100A	50A	10A
力率点	1	+0.0025	+0.0012	-0.0012	X	X
	0.5L	-0.0387	-0.0300	-0.0250	X	X
	0.5C	+0.0388	+0.0300	+0.0250	X	X

7、500A钳形互感器电能测试结果 C相

激励量 500A/100V		500A	250A	100A	50A	10A
力率点	1	-0.0087	-0.0050	-0.0025	X	X
	0.5L	-0.0375	-0.0200	-0.0150	X	X
	0.5C	+0.0300	+0.0100	+0.0050	X	X

8、500A钳形互感器电能测试结果三相四线合元

激励量 500A/100V		500A	250A	100A	50A	10A
力率点	1	-0.0075	-0.0045	-0.0013	X	X
	0.5L	+0.0120	+0.0138	+0.0300	X	X
	0.5C	+0.0300	+0.0125	+0.0125	X	X
