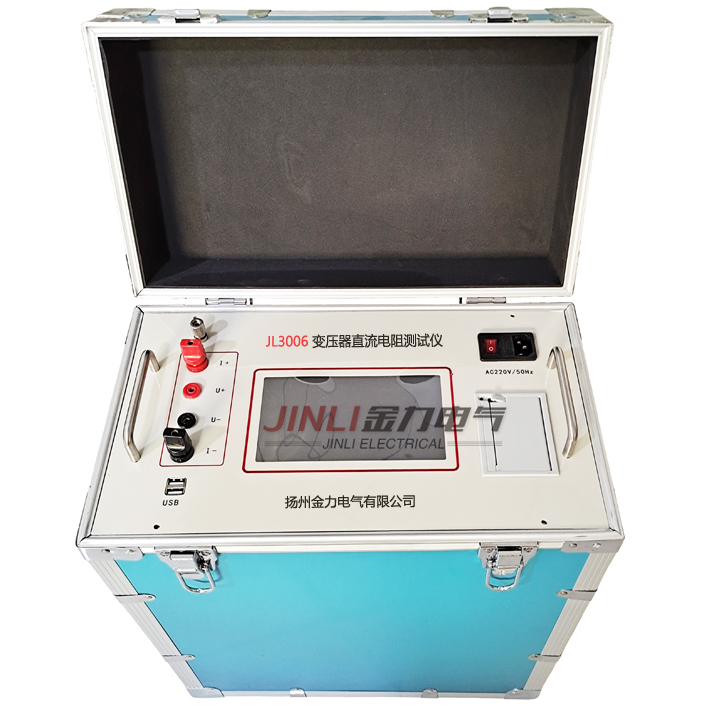

JL3006变压器直流电阻测试仪40A
直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了直流电阻测试仪。JL3006变压器直流电阻测试仪40A采用多档恒流源，具有体积小、重量轻、测试量程宽、抗干扰能力强、保护功能完善、大屏彩色液晶显示等特点。整机由单片机控制，自动完成自检、数据处理，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。极大的方便了工作人员的使用。
一、主要特点
l 一次将高或低压测试线全部接到变压器上，测试过程中不用再倒测试线；
l 显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡度，还可以打印折算到额定温度下的阻值；
l 具有完善的反电势保护功能；
l 仪器内部可以存储测试数据100条（可扩展），还可以使用优盘存储数据方便用户导入电脑处理；
l 仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。
二、主要技术指标及使用条件
1、技术指标
1）测试电流：
分相测试：40A、20A、4A
2）测试范围：40A： 100uΩ ~ 500mΩ 20A ： 500mΩ ~ 1Ω
4A： 10mΩ ~ 10Ω
3）zui高分辨率：0.1uΩ
4）准确度： ±（读数×0.2%+2字） (1mΩ 及以下 ±（读数×0.2%+2uΩ））
5）外型尺寸：410mm×240mm×520mm
6）重量： 18kg
2、使用条件
1）环境温度： －10℃ ～ 50℃ 环境湿度： ≤ 85％RH
2）工作电源： AC220V ± 10% 电源频率： （50±1）Hz
三、面板功能介绍

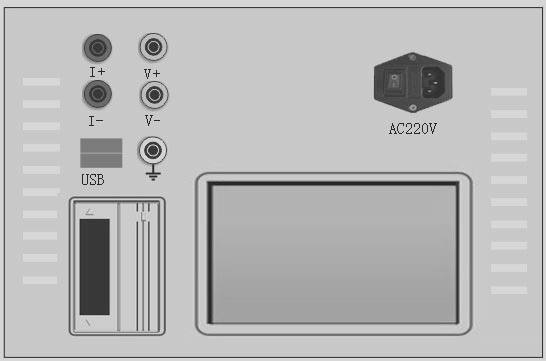

面板示意图（图一）
图一
液晶屏：显示实时时钟，操作菜单、测试数据以及简易操作说明
电源开关：AC220V电源开关
接地端子：
接线端子：接被测变压器的高压侧或中压侧或低压侧
打印机：打印测试数据
USB：优盘接口(上)
USB：厂家升级用（数据上传至电脑）（下）
四、仪器接线
1、用电源线把仪器与外部AC 220 电源连接，用接地线将接地端子与大地连接。
2、变压器测试时依次将测试线的四个测试钳（黄绿红黑）分别接到高压侧的A、B、C、O套管上，如果只有A、B、C三个套管，可以将黑色测试钳悬空；测试线另一端与仪器的接线端子对应连接。
注：整个测试过程不用倒线。
3、单相变压器使用将测试线中AB或（AO）测试钳接到单相变压器的高压侧或低压测试侧（按显示屏选择的连接方式接线）
4、仪器配套的ZY测试线已经将电流、电压线设计到同一钳口上，接线简单方便。
