JL3009三通道直流电阻测试仪10A(触摸屏、三相分测)技术方案

来源:扬州金力电气   添加时间:2022-12-08 10:09:21   浏览次数:781

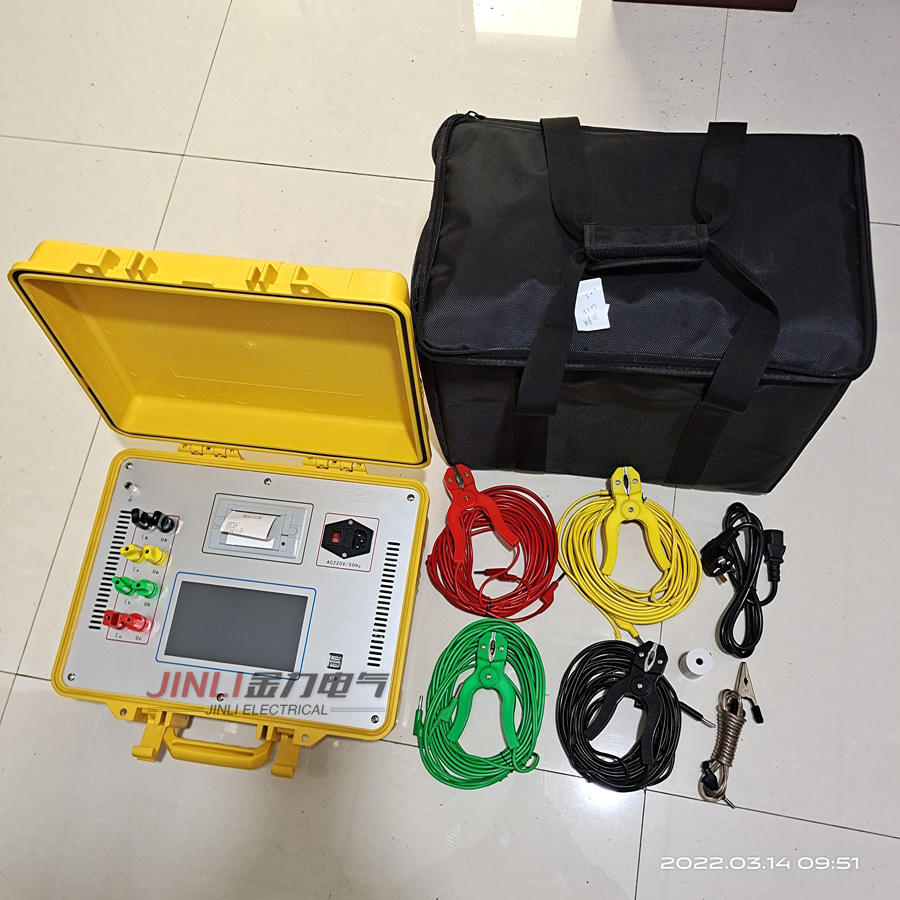

JL3009三通道直流电阻测试仪10A(触摸屏、三相分测)


直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等,能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要,我公司利用自身技术优势研制了JL3009三通道直流电阻测试仪10A。该仪器采用多档恒流源,具有体积小、重量轻、测试量程宽、抗干扰能力强、保护功能完善、大屏彩色液晶显示等特点。整机由单片机控制,自动完成自检、数据处理,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现直阻的快速测量。极大的方便了工作人员的使用。


一、主要特点

显示、打印变压器的高中低压绕组的全部测试数据,并自动计算出三相不平衡率,可以打印折算到额定温度下的阻值;

具有完善的反电势保护功能;

仪器内部可以存储测试数据100条(可扩展),还可以使用优盘存储数据方便用户导入电脑处理;

仪器具有适用温度宽,精度高,防震,抗干扰,携带方便等特点。

二、主要技术指标及使用条件

1、技术指标

1)测试电流:

   分相测试:10A、5A、1A、100mA、50mA、<10mA

2)测试范围:10A:  1mΩ     ~  2Ω         5A :  10mΩ   ~  4Ω

             1A:   100mΩ   ~  20Ω        100mA:  5Ω     ~  100Ω

50mA   10Ω ~ 200Ω              <10mA  100Ω~20kΩ

3)zui高分辨率:0.1uΩ

4)准确度: ±(读数×0.2%+2字) (1mΩ 及以下 ±(读数×0.2%+2uΩ))

5)外型尺寸:420mm×320mm×200mm

6)重量: 5kg
