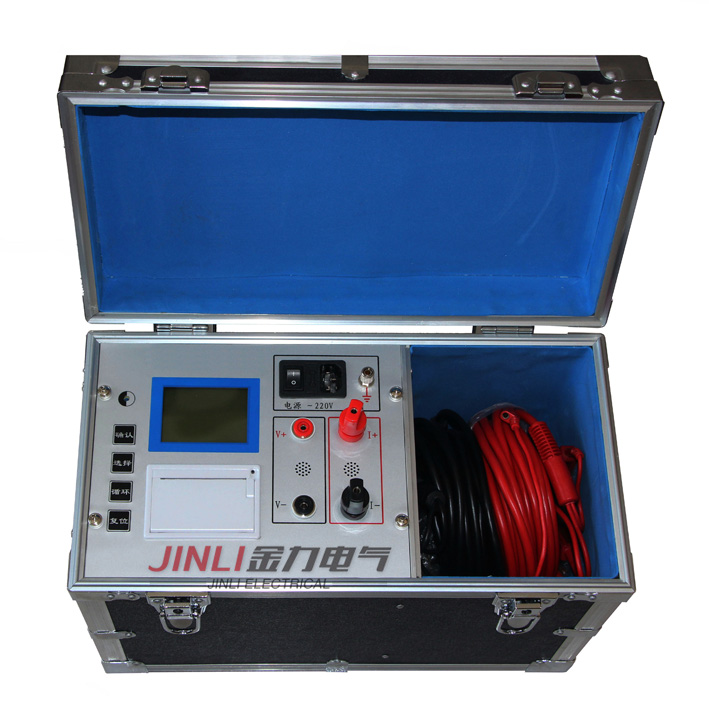

JL3008直流电阻测试仪5A（常规款）技术方案

JL3008直流电阻测试仪5A（常规款）技术方案

一、概述

直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了直流电阻测试仪。JL3008直流电阻测试仪5A采用全新电源技术，具有体积小、重量轻、输出电流大、量程宽、数字显示等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。

二、AQ措施

1、使用本仪器前一定要认真阅读本手册。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。

3、仪表应避免剧烈振动。

4、对仪器的维修、护理和调整应由专业人员进行。

5、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

6、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

7、测试过程中，禁止移动测试夹和关断供电线路

三、功能特点

1、整机由高速单片机控制，自动化程度高，操作简便。

2、仪器采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选

   择电流，适合中小型变压器和电压互感器的直流电阻测量。

3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、具有声响放电报警，放电指示清晰，减少误操作。

5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。

6、智能化功率管理技术，减轻仪器内部发热，节约能源。

7、仪器内部带有不掉电时钟。

8、仪器内部具有不掉电存储器，可保存数据。

四、技术指标

1、输出电流：<5mA、40mA、200mA、1A、5A

2、分辨率：0.1μΩ

3、量程： 100Ω-100KΩ   （<5mA档）

            1Ω-500Ω     （40mA档）

100mΩ-100Ω   (200mA档)

5mΩ-20Ω (1A档)

1mΩ-4Ω (5A档)

4、准确度：2‰

5、工作温度：0～40℃

6、工作湿度：<90%RH，不结露
