JL3007变压器直流电阻测试仪10A厂家直销

来源:扬州金力电气   添加时间:2022-10-27 10:30:06   浏览次数:724

JL3007变压器直流电阻测试仪10A厂家直销

一、AQ措施

1、 使用本仪器前一定要认真阅读本手册。

2、 仪器的操作者应具备一般电气设备或仪器的使用常识。

3、 本仪器户内外均可使用,但应避开雨淋、腐蚀气体等场所使用。

4、 仪表应避免剧烈振动。

5、 对仪器的维修、护理和调整应由专业人员进行。

6、 测试完毕后一定要使仪器复位后关闭电源再拆除测试线。

7、 测试过程中,禁止移动测试夹和供电线路。

二、功能特点

1、整机由高速单片机控制,自动化程度高,操作简便。

2、仪器采用全新电源技术,测量范围宽。

3、保护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠。

4、响应速度快,仪器测量数据稳定,仪器测试过程中自动刷新数据。

6、智能化功率管理技术,仪器总是工作在zui小功率状态,有效减轻仪器内部发热,节约能源。

7,JL3007变压器直流电阻测试仪具有温度换算功能,能自动换算出不同温度下的电阻值。

8,自带大功率锂电池,方便没有交流电的野外作业。

9,该仪器输出电压达到30V,能测量大容量的主变。测量值达到50KΩ,实现了大小变压器都能测量的功能。

10,仪器内部带有不掉电时钟。

12,仪器内部具有不掉电存储器,可保存数据。

三、技术指标

1、 输出电流:10A、 5A、1A、200mA、40mA、<5mA

2、 分辨率:0.1μΩ

3、 量程: 100Ω-50KΩ     (<5mA档)

1Ω-250Ω  (40mA档)

100mΩ-50Ω (200mA档)

10mΩ-10Ω(1A档)

1mΩ-2Ω(5A档)

1mΩ-1Ω      (10A档)

4、 准确度:0.2%±2个字

5、 工作温度:0~40℃

6、 工作湿度:<90%RH,不结露

7、 外形尺寸:长325mmX宽240mmX高140mm

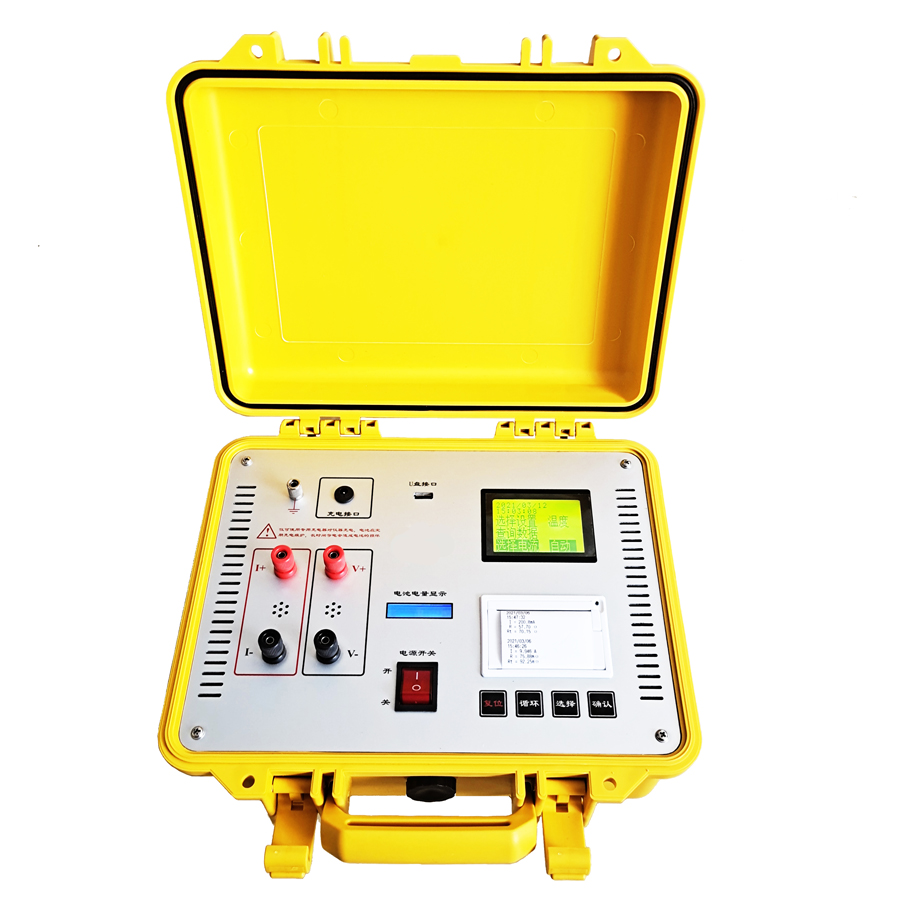

四、系统介绍

电    源   直流供电。

复 位 键   按下此按键本机处于初始状态,可对输出电流进行预置。

循 环 键   按此键光标在主菜单循环滚动

选    择   本机复位后,按此键进行电流预置。

确    认   输出电流选择完毕后按下此键,由微机控制实现全部测试过程。

U 盘接口   可通过此接口将数据传输到U盘

辉    度可通过显示屏下面的旋扭进行显示屏辉度调节。

电池电量显示 可实时看到电池的电量。

接地点。

I+、 I-输出电流接线柱,I+为输出电流正,I-为输出电流负。

V+、V-V+为电压线正端,V-为电压线负端。

开    关   仪器选择供电时使用。
