直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了直流电阻测试仪。JL3006变压器直流电阻测试仪10A采用多档恒流源，具有体积小、重量轻、测试量程宽、抗干扰能力强、保护功能完善、大屏彩色液晶显示等特点。整机由单片机控制，自动完成自检、数据处理，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。极大的方便了工作人员的使用。

一、主要特点

l 显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡率，可以打印折算到额定温度下的阻值；

l 具有完善的反电势保护功能；

l 仪器内部可以存储测试数据100条（可扩展），还可以使用优盘存储数据方便用户导入电脑处理；

l 仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。

二、主要技术指标及使用条件

1、技术指标

1）测试电流：

分相测试：10A、5A、1A、100mA、50mA、<10ma<>

2）测试范围：10A：  1mΩ     ~  0.7Ω         5A ：  10mΩ   ~  1.4Ω

1A：   100mΩ   ~  20Ω        100mA：  5Ω     ~  100Ω

50mA   10Ω ~ 200Ω              <10ma 100="">

3）zui高分辨率：0.1uΩ

4）准确度： ±（读数×0.2%+2字） (1mΩ 及以下 ±（读数×0.2%+2uΩ））

5）外型尺寸：230mm×340mm×300mm

6）重量： 5kg

2、使用条件

1）环境温度： －10℃  ～ 50℃   环境湿度： ≤ 85％RH

2）工作电源：内置锂电池。本机标配DC25.2V2A充电器（禁止使用其它规格充电器，切记）

三、面板功能介绍

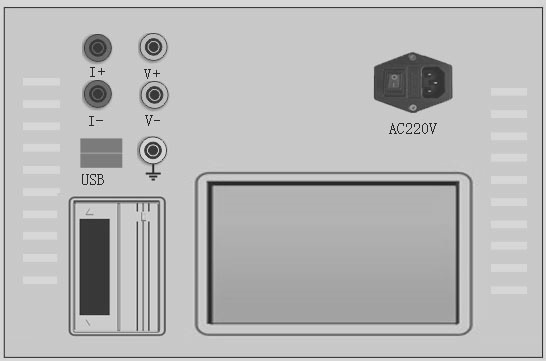

面板示意图（图一）

图一

液晶屏：显示实时时钟，操作菜单、测试数据以及简易操作说明。

电源开关：“1”端为开。

充电口  ：充电口（DC25.2V2A）。

保  险  ：10A。

接地端子：

。

接线端子：接被测变压器的高压侧或中压侧或低压侧。

打印机：打印测试数据。

USB：优盘接口(上)。

USB：厂家升级用（数据上传至电脑）（下）。

四、仪器接线

1、用接地线将接地端子与大地连接。

2、将测试钳接到单相变压器的高压侧或低压测试侧（按显示屏选择的连接方式接线）。

3、仪器配套的测试线已经将电流、电压线设计到同一钳口上，接线简单方便。
